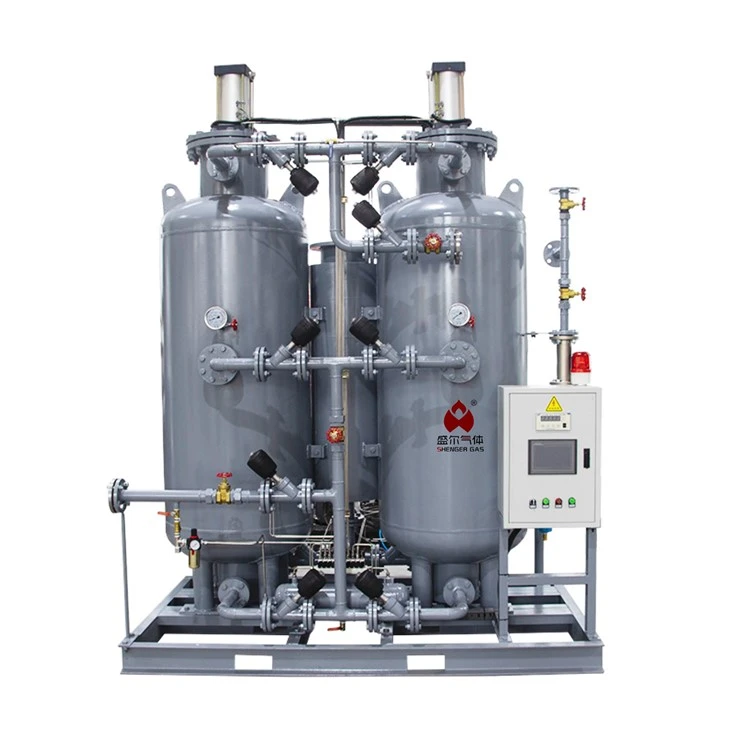

מחולל חנקן PSA 99.99% טוהר

עבור משתמשים תעשייתיים בתפזורת, ייצור חנקן באתר אינו עוד מותרות-זה הכרחי בקרת עלויות. מחולל החנקן PSA 99.99% טוהר הפך לתקן הייחוס עבור יישומים בנפח בינוני עד גדול, שבהם יש להחזיק שאריות חמצן מתחת ל-100 ppm מבלי להסתמך על דיוארים נוזליים או סעפות צילינדרים בלחץ גבוה. פרופיל מוצר זה מציג את הארכיטקטורה הטכנית, גבולות הביצועים ושיקולי האספקה ​​עבור צוותי רכש והנדסה המעריכים נכסי הגנה או כיסוי לטווח ארוך.



עקרון הפעלה - ספיחת תנודת לחץ עם נפות מולקולריות פחמן

המחולל משתמש בשני כלי ספיגה מלאים במסננות מולקולריות פחמן קנייניות (CMS). אוויר דחוס, מטופל מראש, נכנס לתחתית הכלי המקוון ב-6.5–8.5 בר(ג). בלחץ, מולקולות חמצן (קוטר קינטי 0.346 ננומטר) מתפזרות לתוך המיקרו-נקבים מהר יותר מחנקן (0.364 ננומטר). לפיכך, ה-CMS שומר על O₂, CO₂ ושאריות לחות, בעוד חנקן עובר דרך המיטה ויוצא מלמעלה כגז מוצר. כאשר שכבת הסופח מתקרבת לרוויה, המערכת עוברת אוטומטית לכלי השני, בעוד שהראשונה מתחדשת על ידי הורדת לחץ מהירה ללחץ אטמוספרי, ומשחררת את החמצן שנלכד כפסולת. פעולה מחזורית זו-בדרך כלל 40-60 שניות לשלב-נמשכת אוטומטית, ומספקת זרימת חנקן יציבה ללא צריכה כימית או התחדשות מחוממת. מחולל החנקן PSA של 99.99% טוהר משיג את הרמה הגבוהה הזו על ידי שימוש במיטה עמוקה יותר, רצף שסתומים אופטימלי וזמן ספיחה מוארך מעט, מה שמשפיע בהכרח על יחס האוויר-לחנקן-התמורה שמשתמשי הקצה חייבים להעריך מול דרישת הטוהר שלהם.



מטריצת ביצועים - טוהר, זרימה וטווח טמפרטורה

כל הדירוגים מבוססים על תנאי הכניסה של איכות האוויר ISO 8573-1 Class 1.2.1, טמפרטורת הסביבה 25 מעלות ולחץ אטמוספרי בשקע הגנרטור.

פָּרָמֶטֶר	מִפרָט
טוהר המוצר (נפח N₂)	99.99% (O₂ פחות או שווה ל-100 עמודים לדקה)
טווח זרימה יעיל	50 - 3000 Nm³/h (ניתן להתאמה אישית מעל 3000)
לחץ יציאה	4.5 - 6.5 בר(ג) (ניתן להתאמה)
נקודת טל (אטמוספרית)	פחות או שווה ל-60 מעלות (ללא מייבש חיצוני)
טווח טמפרטורות הפעלה	מעלות +5 עד +45 מעלות (סביבה)
אובדן גז התחדשות	פחות או שווה ל-12% מאוויר ההזנה (ב-99.99%)
רמת רעש	פחות או שווה ל-78 dB(A) ב-1 מטר

עבור מחולל חנקן PSA 99.99% טוהר, קיבולת הזרימה יורדת באופן לא ליניארי ככל שהטוהר עולה. גנרטור בדירוג של 800 Nm³/h ב-99.5% יספק כ-520-560 Nm³/h ב-99.99% בתנאי מדחס זהים. עקומת ירידה זו מסופקת עם כל הצעה טכנית, ומאפשרת ללקוחות להתאים את גודל מדחסי האוויר בצורה מדויקת.



צריכת אנרגיה והספק ספציפי

צריכת החשמל מבוטאת כאנרגיה ספציפית ל-Nm³ של חנקן המוצר. ב-99.99% טוהר, הטווח הטיפוסי הוא 0.38-0.45 קילוואט-שעה/Nm³, כולל מדחס האוויר, מייבש הקירור המקדים ומערכת הבקרה, אך לא כולל מאיץ חיצוני במידת הצורך. מחולל החנקן PSA 99.99% טוהר פועל עם רצף שסתומים בתזמון משתנה שמתאים את זמן הספיחה על סמך תכולת החמצן האמיתית הנמדדת על ידי מנתח זירקוניה. בקרת לולאה סגורה זו מפחיתה טיהור יתר בתקופות עם ביקוש נמוך, ומפחיתה את חשבונות האנרגיה השנתיים ב-8-12% בהשוואה למכונות במחזור קבוע. אפשרויות התאוששות חום (עבור מי מעיל מדחס) זמינות אך הן ספציפיות לאתר; הם אינם משנים את נתון אנרגיית הליבה.



מפרט טכני - רכיבי ליבה

• סופח: CMS בדרגה גבוהה עם חוזק ריסוק גדול או שווה ל-90 N/גלולה, חיי מדף > 10 שנים בפעולה רגילה.
• עיצוב כלי השיט: ASME Section VIII / PED 2014/68/EU תואם; פנימיות נירוסטה 316L לעמידות בפני לחות.
• סוג שסתום: מופעלת פניאומטית, עיצוב שקע אפס דליפה, חיי מחזור > 2 מיליון פעולות.
• מערכת בקרה: סימנס S7-1200 PLC עם 7 אינץ' HMI; רישום נתונים עבור 720 השעות האחרונות; RS485 / Ethernet IP לשילוב DCS.
• מנתח חמצן: אלקטרוכימי או פרמגנטי, טווח 0-10%, דיוק ±0.5% מהקריאה.
• סינון חלקיקים: מסננים מתלכדים בנפח 0.01 מיקרומטר ביציאה (תכולת שמן קטנה או שווה ל-0.01 מ"ג/מ"ק).
• חשמל: 380–480 V / 3Ph / 50/60 הרץ, מתח בקרה 24 V DC.

כל החלקים המורטבים עוברים פסיבציה ומייבשים לפני ההרכבה. כל גנרטור עובר הרצה רציפה של 72 שעות עם עומס מדומה לפני הארגז.



יישומים תעשייתיים - כאשר 99.99% טוהר מוסיף ערך

רמת טוהר זו מוגדרת כאשר עקבות חמצן יוזמת חמצון, פילמור או פעילות מיקרוביולוגית. מגזרים טיפוסיים כוללים:

• סינתזה כימית: שמיכת כורים במהלך תוספות אקסותרמיות; טיהור קווי העברה לפני טעינת זרז.
• ייצור API פרמצבטי: קערות צנטריפוגות אינרטיות וחרוטים ייבוש שבהם אדי ממס וחמצן חייבות להישאר מתחת ל-LEL.
• הרכבה אלקטרונית: מדריכי גלי הלחמה מחדש ומדפסות שבלונות SMT, שבהן זיהום חמצן משפיע על זווית הרטבת ההלחמה.
• טיפול בחום מתכת: חישול של נחושת, אלומיניום וציוני נירוסטה מסוימים הדורשים גימור בהיר ללא אבנית.
• שמן וגז בים: הפעלת חנקן להרמת גז, גירוי באר וייבוש צינור לאחר בדיקת הידרו.
• אווירה שונה בדרגת מזון: למרות ש-99.99% מעל צרכי המזון הטיפוסיים, היא משמשת לצליית אגוזים עתירת שומן וטחינת תבלינים כדי למנוע עכירות.

הגנרטור אינו מומלץ לנשימה או למערכות תומכות חיים רפואיות ישירות ללא אישור נוסף.



אישורים ותאימות לתקנים

כל החלקה סטנדרטית עונה על המסגרת הבאה:

• ציוד לחץ: PED קטגוריה II או III (בהתאם לנפח) / חותמת U-ASME לפי בקשה.
• בטיחות חשמל: IEC 60204-1, סימון CE.
• איכות הסביבה: הנחיית רעש נמוכה 2000/14/EC; פריקת עיבוי ללא שמן עם מפריד אופציונלי.
• ניהול איכות: מיוצר תחת ISO 9001:2015, עם תעודות חומר ניתנות למעקב (EN 10204 3.1) עבור כל החלקים נושאי הלחץ.
• אזורי ATEX - ביצוע אופציונלי עבור אזור 2/22 עם לוחות בקרה מאושרים וערכות הארקה.

ניתן לארגן בדיקת צד שלישי על ידי BV, TÜV או SGS בעלות הלקוח, כאשר נקודות עד מוגדרות בשלב ההזמנה. בדיקות אישור סוג נשמרות בארכיון ההנדסי שלנו לעיון.



יכולת הגשת פרויקטים והתאמה אישית

היקף האספקה ​​מכסה את החלקה של הגנרטור, חבילת מסנן מראש, מנתח חמצן, לוח PLC וחומרי ההפעלה המתכלים (מילוי אחד של CMS). אפשרויות התאמה אישית כוללות:

• יציאה בלחץ גבוה (עד 30 בר(ג)) עם בוסטר אינטגרלי.
• מתחם מכולות (20'/40' ISO) לפריסה חיצונית או בים, עם HVAC וגילוי אש.
• הרחבה מודולרית - תכנון רכבת מקבילה המאפשר הגדלת קיבולת עתידית ללא גריטה של ​​ציוד קיים.
• ניטור מרחוק באמצעות שער 4G עם העברת אזעקה לצוותי תחזוקה.
• מכשור מיוחד - מד נקודת טל בטווח גבוה, מנתח CO₂ או סיכום זרימה עם תדפיס.

ביצוע הפרויקט פועל לפי זרימת עבודה מובנית: הנדסה בסיסית ← סקירת פריסה תלת-ממדית ← ייצור ← בדיקת קבלת מפעל (FAT) ← אריזה ← התקנה מפוקחת. הלקוח מקבל תיקיית מסירה דיגיטלית המכילה P&ID, דיאגרמות חיווט, מדריכי O&M ולוחות סיכה.



תמיכה בשירות - מונע וחיזוי

מודל השירות שלנו מתמקד בהארכת חיי סופח ותחזוקת שסתומים. אנו מספקים:

• ביקורת ביצועים שנתית - רישום פרופיל חמצן באתר, בדיקת צריכת אוויר ובדיקת דליפת שסתומים.
• סיוע באבחון מרחוק - צוות ההנדסה שלנו ניגש ל-PLC (עם אישור הלקוח) כדי לכוונן את זמני המחזור עבור תנאי הסביבה המשתנים.
• ערכת חלקי חילוף - רשימת מלאי מומלצת לשנתיים, כולל ערכות אטימה, שסתומי פיילוט ואלמנטים מסננים.
• חבילת הדרכה - יומיים שלמים של הכשרת מפעילים במתקן שלך, המכסה הפעלה, כיבוי, עצירת חירום ואיתור תקלות פשוט.

אנחנו לא מוכרים אחריות מורחבת כגימיק שיווקי; במקום זאת, אנו מציעים חוזה שירות שקוף בעלות פלוס המכסה עבודה, נסיעות וחלקים בעלות בפועל. גישה זו הוכחה חסכונית יותר עבור לקוחות עם צוותי תחזוקה פנימיים.



למה לבחור גנרטור זה עבור שרשרת האספקה ​​שלך

אמינות באספקת חנקן מתורגמת ישירות לזמן פעילות הייצור. גנרטור שנסחף בטוהר מאלץ מפעילים לטהר יתר על המידה (בזבוז אוויר דחוס) או לעצור קבוצות לצורך בדיקה חוזרת של חמצן. הגישה ההנדסית שלנו-מתאים את נפח הסופח, תזמון המחזור ומיכל מאגר האוויר כמערכת הידראולית אחת-מבטיחה שמחולל החנקן PSA 99.99% טוהר מחזיק את נקודת ההגדרה שלו גם כאשר לחץ ההזנה משתנה ב-±0.5 בר. אנו מייצרים מיכלי לחץ בתוך הבית ומקיימים מלאי מלא של CMS, כך שזמני ההובלה נותרים צפויים. כל החלקה יוצאת מהסדנה שלנו עם דוח בדיקה חתום, לא תעודה גנרית. עבור יישומים קריטיים, אנו יכולים גם לספק מקלט חנקן עזר לכיסוי דרישות שיא רגעיות, ובכך מנתק למעשה את תגובת הגנרטור ממעברי תהליך.



שנגר גז מתמחה אך ורק בהפרדת גז תעשייתית. המחקרים הפנימיים שלנו על הזדקנות CMS ובלאי שסתומים מספקים ידע מעשי, לא שיווקי. בקש מאזן מסה ואנרגיה ספציפי לאתר-שמסמך מניע את החלטת ההשקעה שלך. אנו מדגימים את ההבדל שלנו באמצעות נתונים, לא טענות.
